CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTADOR

CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTADOR

Mensagempor blacklinux » 21 Out 2013 12:53

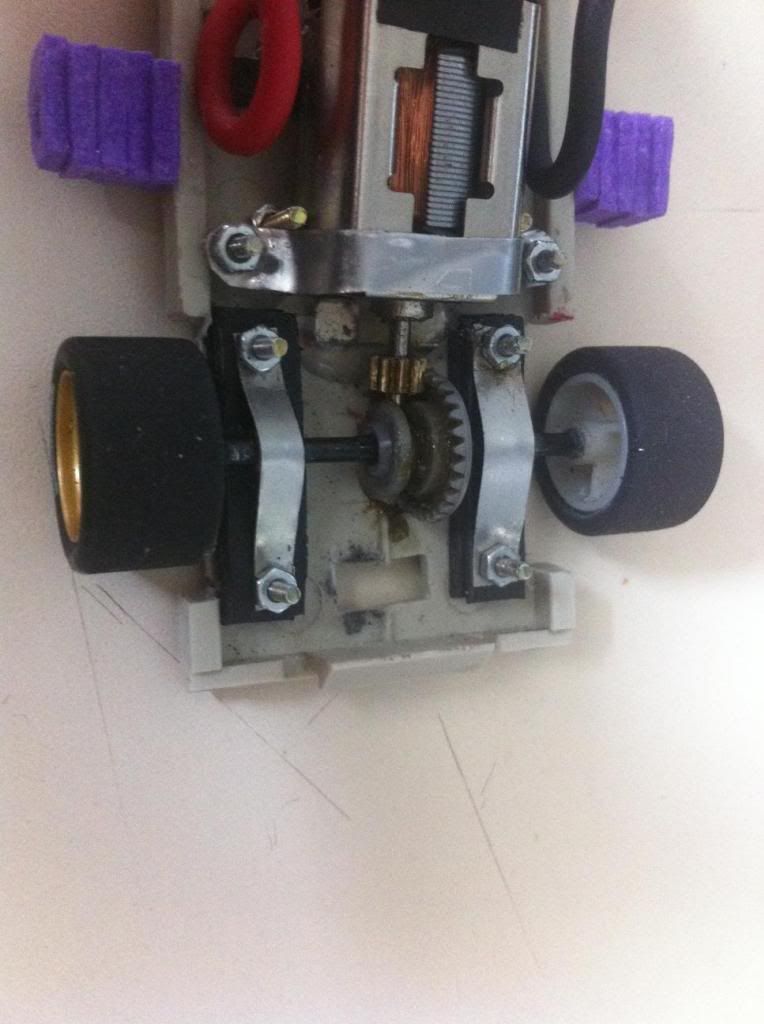

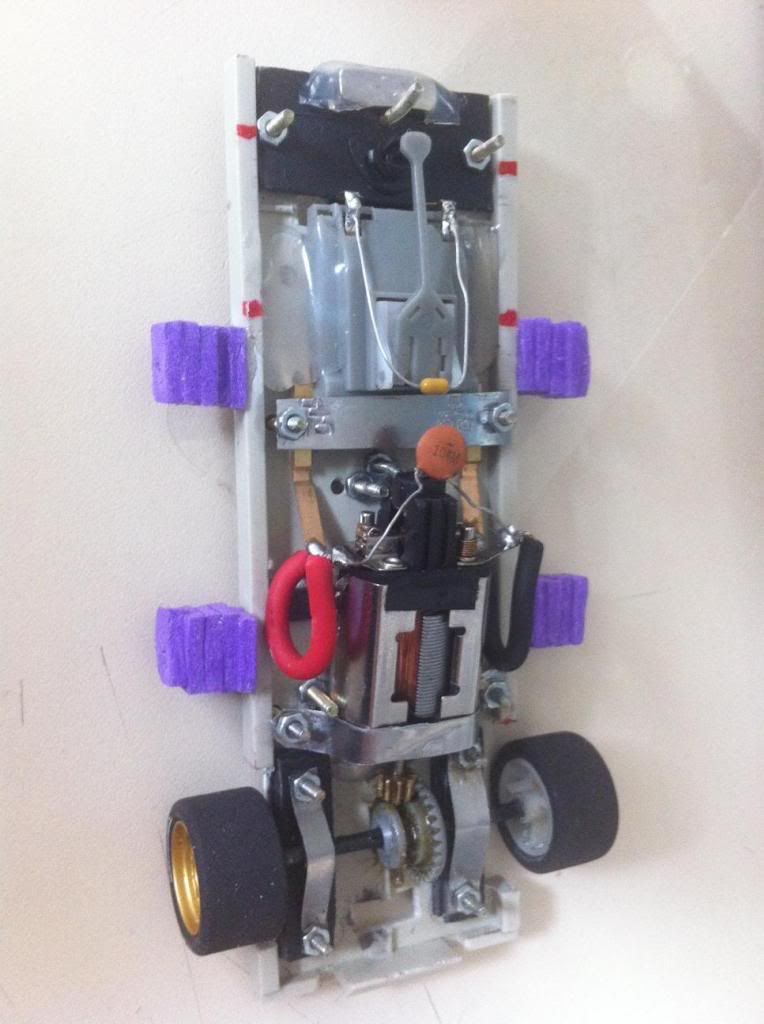

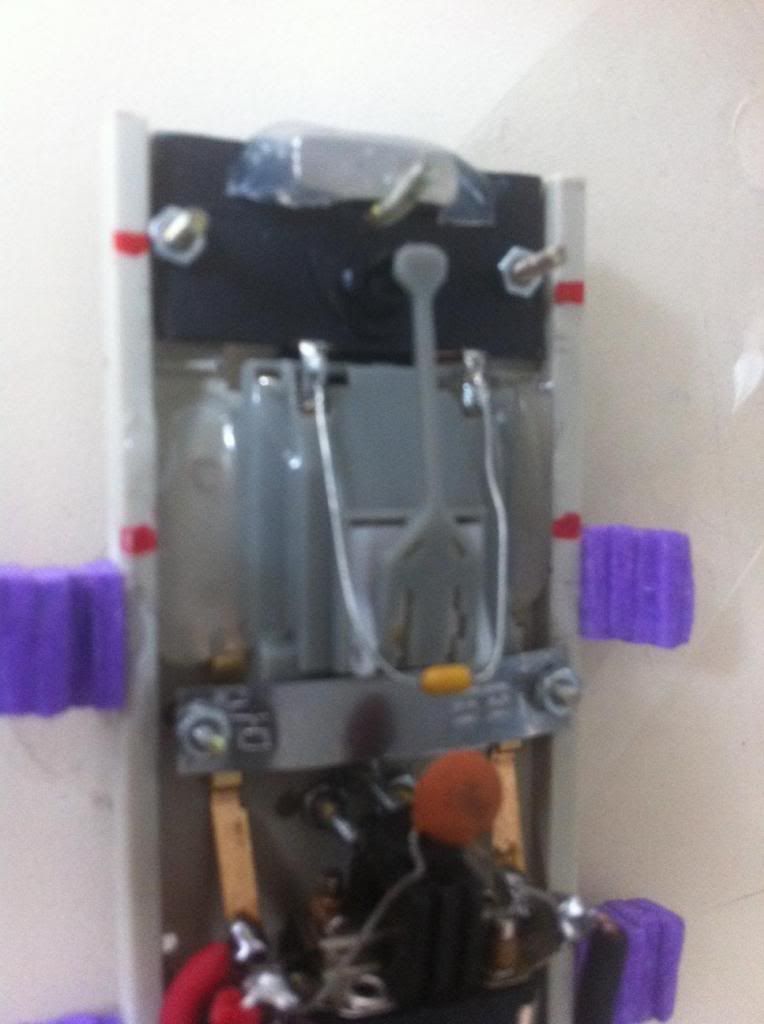

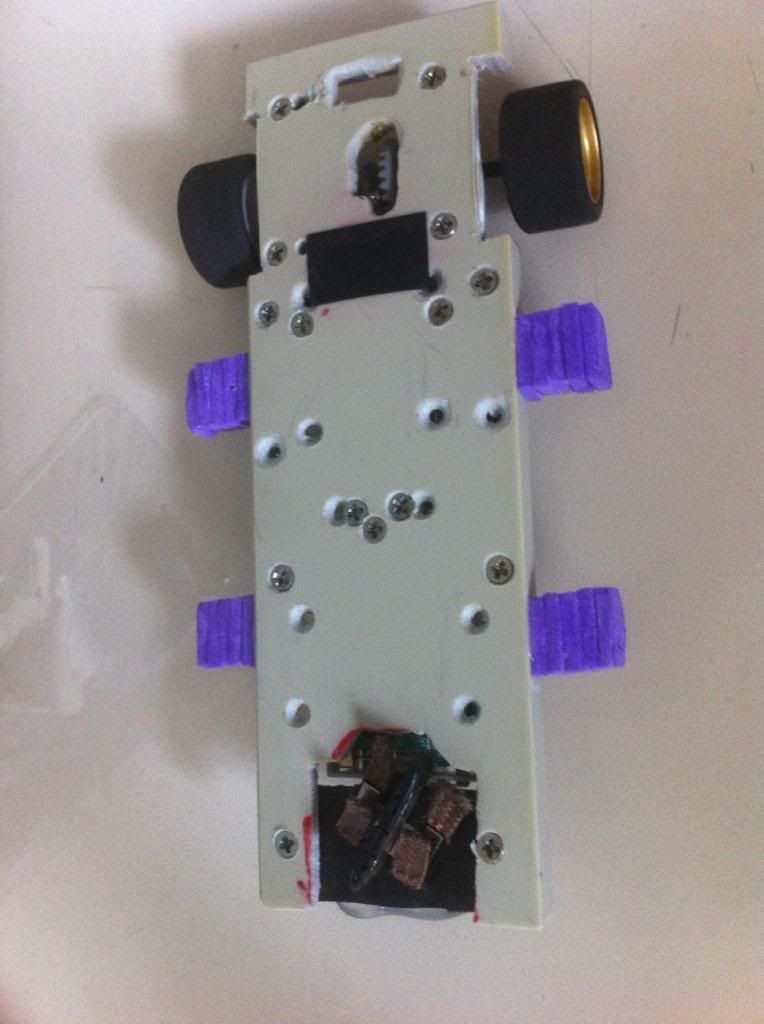

Buenas pessoal comprei a um tempo atras as bolhas 1/32 e estava querendo usar para correr só que não queria mexer nos meus carros para tentar acoplar as bolhas então decidi fazer um chassi e pegar o material que tenho e fazer o carro e depois adaptar.

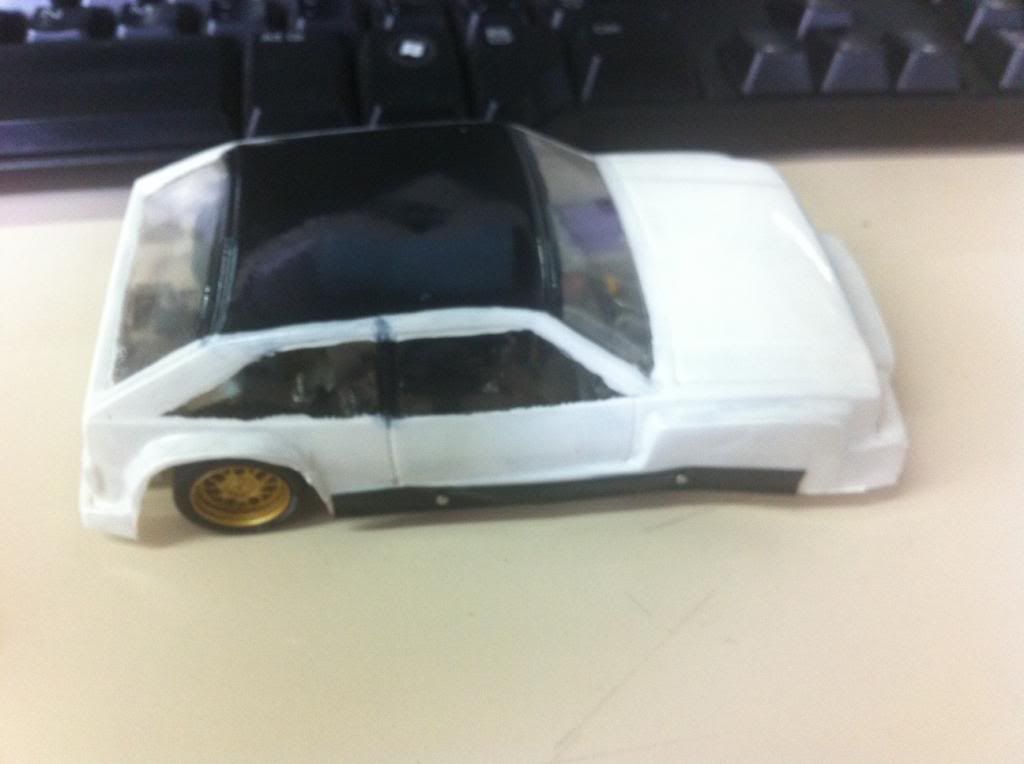

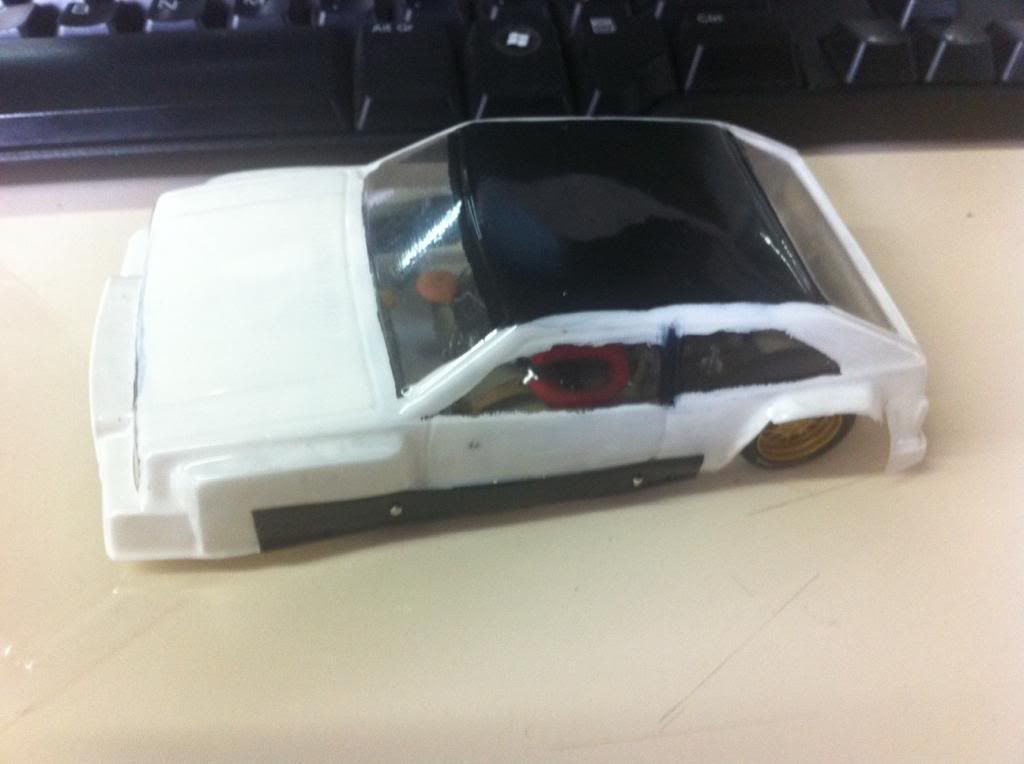

Isto é protótipo não reparem na pintura do carro isso eu pintei a modo louco.

Feito iniciais e tudo certo agora é colocar na pista para ver como se comporta.

Eu e 2 colegas estamos fazendo um chassis universal 1/32 cortado em CNC para colocar 3 tipos de motores e vai andar como digital ou analógico e vai ser para usar com bolha 1/32.

Imagem[/URL]

Imagem[/URL]

Imagem[/URL]

Imagem[/URL]

Imagem[/URL]

Imagem[/URL]

Imagem[/URL]

Att.
Wagner
Editado pela última vez por blacklinux em 23 Out 2013 09:40, em um total de 1 vez.
blacklinux

Mensagens: 133
Registrado em: 21 Nov 2012 09:55
Localização: Porto Alegre/RS

Re: CARRO SCXD BOLHA 1/32 E CHASSI FRENTE GABINETE COMPUTADO

Mensagempor JEPDANTAS » 21 Out 2013 20:44

Fala Wagner.

Cara, muito boa sua idéia. Estou curioso para saber do comportamento deles na pista.
Morro de pena de pôr meus carros na "porrada" e essa idéia de usar as bolhas eu sempre pensei nisso mas nunca tentei nada.

Ficamos no aguardo de suas evoluções.

Parabéns pelo projeto.
UM ABRAÇO E BOAS CORRIDAS
JEPDANTAS

Imagem
Avatar do usuário
JEPDANTAS

Mensagens: 647
Registrado em: 29 Jan 2012 21:57
Localização: Manaus - Amazonas

Re: CARRO SCXD BOLHA 1/32 E CHASSI FRENTE GABINETE COMPUTADO

Mensagempor blacklinux » 22 Out 2013 09:31

Opa valeu ontem fiz um teste com ele a principio ficou bom de pilotar só tive que acertar a parte do motor para não cair.

Amanhã um colega meu vai trazer um outro chassi que esta desenvolvendo com CAD e corte em CNC vai ser um chassi universal para usar tanto digital ou analógico, para 3 tipos de motores e com bolha.

motores.
SCX
MABUCHI PEQUENO
KING EVO.

Att.
Wagner
blacklinux

Mensagens: 133
Registrado em: 21 Nov 2012 09:55
Localização: Porto Alegre/RS

Re: CARRO SCXD BOLHA 1/32 E CHASSI FRENTE GABINETE COMPUTADO

Mensagempor SlotRock » 22 Out 2013 14:36

Wagner, muito interessante esse trabalho, parabéns!

Um chassis para montar bolha (ou outras carrocerias) para SCXD com certeza vai despertar muito interesse por aqui, onde este é o sistema digital mais utilizado.

Vou ter que testar um quando ficar pronto o layout definitivo :mrgreen:
Imagem
SlotRock

Mensagens: 1362
Registrado em: 10 Jan 2012 00:32
Localização: São Paulo - SP - Brasil

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor blacklinux » 24 Out 2013 12:39

Buenas pessoal segue as fotos do projeto chassis com placa de feno lite, vamos fazer mais alguns ajustes assim que estiver no carro vou colocar mais fotos.

PS: Chassis ficou muito leve e resistente.

PS1: Ele errou o corte da parte da coroa vai ser acertado.



Imagem

Imagem

Imagem

Imagem

Imagem
blacklinux

Mensagens: 133
Registrado em: 21 Nov 2012 09:55
Localização: Porto Alegre/RS

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor wesley190 » 26 Out 2013 06:05

:o Muito bacana wagner!
que material é esse do chassi que eu não conheço? é tipo latao, aluminio, madeira, plastico? os custos p fazer o chassi é baixo? o bom disso é que há muitas opçoes de bolhas né e outra, podemos adaptar qualquer miniatura 1:32 e colocar p andar em nossas pistas. Eu por exemplo tenho vontade de ter um voyagem na minha pista :lol: . gosto dos voyages daqueles antigos, quadrados.. pois é sua ideia faz meu sonho se tornar realidade :lol:
muito bom garoto!
boas provas!
Wesley Reis/ DF
wesley190

Mensagens: 2198
Registrado em: 03 Mai 2012 14:00
Localização: BRASILIA DF

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor wesley190 » 26 Out 2013 06:07

ah poe uma foto da parte de baixo depois p gente ver!
Wesley Reis/ DF
wesley190

Mensagens: 2198
Registrado em: 03 Mai 2012 14:00
Localização: BRASILIA DF

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor wesley190 » 26 Out 2013 06:08

outra coisa... :D , voce ta usando buxa no eixo traseiro né? e dá p por tb as travas do eixo pelo que vi ai...
Wesley Reis/ DF
wesley190

Mensagens: 2198
Registrado em: 03 Mai 2012 14:00
Localização: BRASILIA DF

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor DOUG.SLOT » 26 Out 2013 13:54

PARABENS PELA CRIATIVIDADE , POR ESSE SER O PRIMEIRO ESTA MUITO BEM RESOLVIDO MECANICAMENTE FALANDO . ;) ;) ;) ;)

IMAGINA ESTE CHASSIS RECORTADO EM UMA PLACA DE FIBRA DE CARBONO DE UNS 3MM DE ESPESSURA :o :o :o :o

MUITO BOM BLACLINUX ENGENHARIA . :mrgreen: :mrgreen: :mrgreen: :mrgreen:
Anexos
Avatar do usuário
DOUG.SLOT

Mensagens: 549
Registrado em: 24 Set 2012 15:26
Localização: SAO PAULO /CAPITAL

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor blacklinux » 27 Out 2013 02:01

wesley190 escreveu::o Muito bacana wagner!
que material é esse do chassi que eu não conheço? é tipo latao, aluminio, madeira, plastico? os custos p fazer o chassi é baixo? o bom disso é que há muitas opçoes de bolhas né e outra, podemos adaptar qualquer miniatura 1:32 e colocar p andar em nossas pistas. Eu por exemplo tenho vontade de ter um voyagem na minha pista :lol: . gosto dos voyages daqueles antigos, quadrados.. pois é sua ideia faz meu sonho se tornar realidade :lol:
muito bom garoto!
boas provas!



Esse material é feno lite usado para fazer placas de circuito impresso.

Segue o link de uma no mercado livre.

http://produto.mercadolivre.com.br/MLB-508597579-placa-de-fenolite-cobreada-30x30-pci-circuito-impress-virgem-_JM


PS: Logo vou postar a foto de um passat no chassi novo e tambem vou postar um tipo carenagem que o pessoal usa feito de papel.

Estou fazendo uns testes com essas carenagens de papel e depois cobrir de fibra de vidro para deixar dura e já pintada.

Abraços a todos e vamo que vamo, logo mais fotos aqui.

Att.
Wagner
blacklinux

Mensagens: 133
Registrado em: 21 Nov 2012 09:55
Localização: Porto Alegre/RS

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor blacklinux » 28 Out 2013 13:53

DOUG.SLOT escreveu:PARABENS PELA CRIATIVIDADE , POR ESSE SER O PRIMEIRO ESTA MUITO BEM RESOLVIDO MECANICAMENTE FALANDO . ;) ;) ;) ;)

IMAGINA ESTE CHASSIS RECORTADO EM UMA PLACA DE FIBRA DE CARBONO DE UNS 3MM DE ESPESSURA :o :o :o :o

MUITO BOM BLACLINUX ENGENHARIA . :mrgreen: :mrgreen: :mrgreen: :mrgreen:


Opa a placa que estamos usando tem 1.5MM de espessura hehehehe...


Abraços
Wagner.
blacklinux

Mensagens: 133
Registrado em: 21 Nov 2012 09:55
Localização: Porto Alegre/RS

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor blacklinux » 04 Nov 2013 09:17

Buenas pessoal segue foto do projeto quase 100% concluido.

Testei o carro na pista nesta Sexta e digo anda muito e colou na pista.

Peso do carro 74 gramas.

Antes que perguntem este chip foi recuperado.



Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Imagem

Com imã.
blacklinux

Mensagens: 133
Registrado em: 21 Nov 2012 09:55
Localização: Porto Alegre/RS

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor wesley190 » 04 Nov 2013 11:00

Que belo projeto Wagner! parabéns!
so essa parte do chip aí que fica aberto...!? no caso vai ter que isolar o chip né, senão se cair um fiapo de fio ja eras.?!
Mas ta muito bacana cara! ;)
Wesley Reis/ DF
wesley190

Mensagens: 2198
Registrado em: 03 Mai 2012 14:00
Localização: BRASILIA DF

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor blacklinux » 04 Nov 2013 12:39

Cara na verdade foi feito para dar refrigeração no mesmo padrão do Chassi da SLOTIT se olhar ele é aberto embaixo.

Att.
Wagner
Anexos
blacklinux

Mensagens: 133
Registrado em: 21 Nov 2012 09:55
Localização: Porto Alegre/RS

Re: CARRO SCXD BOLHA 1/32 E CHASSIS FRENTE GABINETE COMPUTAD

Mensagempor SlotRock » 05 Nov 2013 12:00

Fala Wagner, ficou muito bom seu projeto, parabéns! Acho que dá para fazer um campeonato bem bacana com os carros bolha, sem dó de paulada :twisted: :twisted: :twisted:

Fiquei intrigado com a superfície de cobre do laminado, não é complicado se algum dos pés de galinha encosta no cobre?

Abraços,
Toni
Imagem
SlotRock

Mensagens: 1362
Registrado em: 10 Jan 2012 00:32
Localização: São Paulo - SP - Brasil
